Komponen Sistem Bahan Bakar Diesel Dan Fungsinya

Sistem bahan bakar diesel adalah sistem yang berfungsi untuk menyediakan dan mensuplai bahan bakar yang bertekanan tinggi ke dalam silinder mesin diesel. Mesin diesel menghasilkan energi pembakaran yang tinggi jika dibandingkan dengan mesin bensin, oleh karena itu pada penggunaannya mesin diesel sering dipakai pada kendaraan-kendaraan yang membutuhkan tenaga besar, truk, dan sebagainya. Berkaitan dengan sistem bahan bakar diesel,Otomotif Sky kali ini akan membahas  artikel tentang komponen-komponen sistem bahan bakar diesel serta fungsi masing-masing komponennya.

Berikut ini komponen-komponen sistem bahan bakar diesel dan fungsinya:

1. Tangki Bahan Bakar (fuel tank)

Tangki bahan bakar (fuel tank) berfungsi untuk menyimpan bahan bakar, terbuat dari plat baja tipis yang bagian dalamnya dilapisi anti karat. Dalam tangki bahan bakar terdapat fuel sender gauge yang berfungsi untuk menunjukkan jumlah bahan bakar yang ada dalam tangki dan juga separator yang berfungsi sebagai damper bila kendaraan berjalan atau berhenti secara tiba-tiba atau bila berjalan di jalan yang tidak rata. Fuel inlet ditempatkan 2 – 3 mm dari bagian dasar tangki, ini dimaksudkan untuk mencegah ikut terhisapnya kotoran dan air.

2. Saringan Bahan Bakar dan Water Sedimenter

- Untuk Pompa Injeksi Tipe Distributor

Saringan bahan bakar untuk pompa injeksi tipe distributor kebanyakan digabung dengan priming pump dan water sedimenter. Saringan bahan bakar berfungsi untuk menyaring debu dan kotoran dari bahan bakar. Priming pump berfungsi untuk mengeluarkan udara palsu dari sistem bahan bakar (bleeding), sedangkan water sedimenter berfungsi untuk memisahkan air dari bahan bakar dengan memanfaatkan perbedaan berat jenis. Bila tinggi air dan pelampung naik melebihi batas tertentu maka magnet yang ada pada pelampung akan menutup reed switch dan menyalakan lampu indikator pada meter kombinasi untuk memperingatkan pengemudi bahwa air telah terkumpul pada water sedimenter. Water sedimenter mempunyai keran di bawahnya, air dapat dikeluarkan dengan membuka keran dan menggerakkan priming pump.

- Untuk Pompa Injeksi Tipe in-Line

Pompa injeksi tipe in-line menggunakan filter dengan elemen terbuat dari kertas. Pada bagian atas filter bodi terdapat sumbat ventilasi udara yang digunakan untuk mengeluarkan udara (bleeding). Priming pump pada pompa injeksi tipe in-line merupakan satu unit bersama feed pump dan dipasangkan pada bodi pompa injeksi.

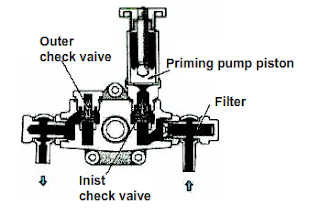

3. Pompa Priming (Priming Pump)

Pompa priming berfungsi untuk menghisap bahan bakar dari tangki pada saat mengeluarkan udara palsu dari sistem bahan bakar (bleeding).

Cara kerjanya sebagai berikut:

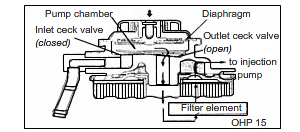

- Saat pump handle diteken

Diafragma bergerak ke bawah menyebabkan outlet check valve terbuka dan bahan bakar mengalir ke fuel filter. Pada saat yang sama inlet check valve tertutupmencegah bahan bakar mengalir kembali.

- Saat pump handle dilepas

Tegangan pegas mengembalikan diafragma ke posisi semula dan menimbulkan kevakuman, inlet valve terbuka dan bahan bakar masuk ke ruang pompa. Pada saat ini outlet valve tertutup.

4. Feed Pump (Untuk Pompa Injeksi Tipe In-line)

Feed pump berfungi untuk menghisap bahan bakar dari tangki dan menekannya ke pompa injeksi. Feed pump adalah single acting pump yang dipasangkan pada sisi pompa injeksi dan digerakkan oleh camshaft pompa injeksi.

Cara kerjanya sebagai berikut:

- Saat Penghisapan

Saat camshaft (1) tidak mendorong tapet roller (2), piston (4) mendorong pushrod (3) kebawah karena adanya tegangan piston spring (6). Pada saat itu volume pressure chamber (7) membesar dan membuka inlet valve (5) untuk menghisap bahan bakar.

- Saat Pengeluaran

Camshaft terus berputar dan mendorong piston melalui tappet roller dan push rod. Piston menekan bahan bakar di dalam pressure chamber, membuka outlet valve dan bahan bakar dikeluarkan dengan tekanan.

- Saat Tekanan Tertinggi

Sebagian bahan bakar yang dikeluarkan memasuki pressure chamber (9) yang terletak di bawah piston. Bila tekanan bahan bakar di bawah piston naik mencapai 1,8 – 2,2 kg/cm2 maka tegangan piston spring tidak cukup kuat untuk menurunkan piston. Akibatnya, piston tidak dapat lagi bergerak bolak-balik dan pompa berhenti bekerja.

5. Pompa Injeksi (Injection Pump)

- Pompa Injeksi Tipe Distributor

Bahan bakar dibersihkan oleh filter dan water sedimenter dan ditekan oleh feed pump tipe vane yang mempunyai 4 vane. Pump plunger bergerak lurus bolak-balik sambil berputar karena bergeraknya drive shaft, cam plate, plunger spring dan lain-lain. Gerakan plunger menyebabkan naiknya tekanan bahan bakar dan menekan bahan bakar melalui delivery valve ke injektion nozzle.Mechanical gavernor berfungsi untuk mengatur banyaknya bahan bakar yang diinjeksikan oleh nozzle dengan menggerakkan spill ring sehingga mengubah saat akhir langkah efektif plunger.Pressure timer berfungsi untuk memajukan saat penginjeksian bahan bakar dengan cara mengubah posisi tappet roller.Fuel cut-off solenoid untuk menutup saluran bahan bakar dalam pompa.

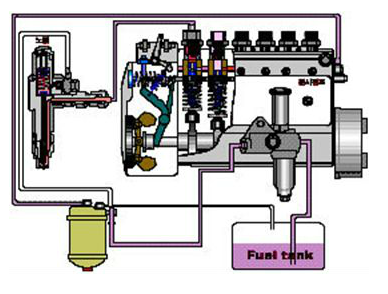

- Pompa Injeksi Tipe in-Line

Feed pump menghisap bahan bakar dari tangki dan menekan bahan bakar yang telah disaring oleh filter ke pompa injeksi. Pompa injeksi tipe in-line mempunyai cam dan plunger yang jumlahnya sama dengan jumlah silinder pada mesin. Cam menggerakkan plunger sesuai dengan firing order mesin. Gerak lurus bolak-balik dari plunger ini menekan bahan bakar dan mengalirkannya ke injection nozzle melalui delivery valve. Delivery valve berfungsi untuk menjaga tekanan pada pipa injeksi dan menghentikan injeksi dengan cepat. Plunger dilumasi oleh bahan bakar dan camshaft oleh oli mesin. Gavernor mengatur banyaknya bahan bakar yang disemprotkan oleh injection nozzle dengan menggeser control rack. Gavernor terdiri atas dua tipe yaitu: mechanical gavernor dan combined gavernor (mechanical and pneumatic gavernor). Timing injeksi bahan bakar diatur oleh Automatic centrifugal timer. Timer mengatur putaran camshaft.

6. Injection Nozzle

Injection nozzle terdiri atas nozzle body dan needle. Injection nozzle berfungsi untuk menyemprotkan dan mengabutkan bahan bakar. Antara nozzle body dan needle dikerjakan dengan presisi dengan toleransi 1/1000 mm (1/40 in). Karena itu, kedua komponen itu dalam proses penggantiannya harus secara bersama-sama.

Cara kerjanya sebagai berikut.

- Sebelum Penginjeksian

Bahan bakar yang bertekanan tinggi mengalir dari pompa injeksi melalui saluran minyak (oil passage) pada nozzle holder menuju ke oil pool pada bagian bawah nozzle body.

- Penginjeksian Bahan Bakar

Bila tekanan bahan bakar pada oil pool naik, ini akan menekan permukaan ujung needle. Bila tekanan ini melebihi kekuatan pegas, maka nozzle needle akan terdorong ke atas dan menyebabkan nozzle menyemprotkan bahan bakar.

- Akhir Penginjeksian

Bila pompa injeksi berhenti mengalirkan bahan bakar, tekanan bahan bakar turun, dan pressure spring mengembalikan nozzle needle ke posisi semula (menutup saluran bahan bakar). Sebagian bahan bakar yang tersisa antara nozzle needle dan nozzle body, melumasi semua komponen dan kembali ke over flow pipe.

7. Busi Pemanas

Bila mesin diesel dihidupkan dalam keadaan dingin, ruang bakarnya masih dalam keadaan dingin dan tekanan udara kadang-kadang panasnya kurang untuk membakar bahan bakar sehingga mesin sukar dihidupkan. Problem ini sering terjadi pada mesin-mesin diesel yang dilengkapi dengan ruang tambahan (auxiliary chamber), hal ini disebabkab luas areal ruang bakar yang besar. Dengan alasan ini, diperlukan busi pijar pada ruang bakar mesin diesel tipe ruang tambahan. Arus listrik dialirkan ke busi pijar sebelum dan selama mesin dihidupkan untuk memanaskan ruang bakar, dengan demikian dapat diatur temperatur udara yang dikompresikan pada tingkat yang cukup tinggi. Sebagian besar sistem injeksi langsung tidak mempunyai busi pijar, disebabkan mempunyai luas permukaan yang kecil dan sedikit sekali panas yang hilang.

Di areal yang dingin, temperatur udara luar kadang-kadang sangat rendah dan mesin sukar dihidupkan. Dengan alasan ini, pada beberapa mesin diesel dilengkapi dengan intake air heater yang berfungsi untuk menaikkan temperatur udara masuk.

Terima kasih telah membaca artikel tentang “Komponen Sistem Bahan Bakar Diesel Dan Fungsinya.”

Semoga bermanfaat

Sumber : m-edukasi.kemdikbud.go.id
